1. Termék végeview

Az OREI UHD48-EX230-K egy 4K 4x4 HDMI extender mátrix, amelyet UltraHD 4K@60Hz 4:4:4 video- és audiojelek elosztására terveztek akár négy HDMI forrásból akár négy távoli kijelzőre egyetlen CAT5e/6/7 kábelen keresztül. Akár 70 méteres (230 láb) távolságot is támogat, és olyan funkciókat tartalmaz, mint a HDR váltás, IR vezérlés, RS-232, 1080P leskálázás és HDMI loopout portok.

Ez a rendszer ideális professzionális forgalmazáshoz különféle helyszíneken, beleértve a házimozikat, kereskedelmi bemutatókat és oktatási intézményeket.

1.1. kép: OREI 4K 4x4 HDMI Extender Matrix (fő egység), négy vevőegység és távirányító.

2. Főbb jellemzők

• 4x4-es mátrix funkció: 4 HDMI forrást csatlakoztat 4 kijelzőhöz, további 4 HDMI hurokkimenettel a főegységen.
• Kiterjesztett átvitel: A 4K@60Hz jeleket akár 70 méterre (230 lábra) is kiterjeszti egyetlen CAT5e/6/7 LAN-kábelen keresztül.
• Nagy felbontású támogatás: Támogatja az Ultra HD 4K@60/50Hz (12 bites) felbontást és a HDMI 2.0-t HDCP 2.2/1.4-gyel.
• HDR-váltó: Integrált HDR váltási képességek.
• IR vezérlés: Szélessávú IR (30-60 kHz) mátrixrendszer kétirányú IR-átvitellel források vagy kijelzők távvezérléséhez.
• RS-232 vezérlés: Támogatja az RS-232 funkciót a fejlett vezérléshez és automatizáláshoz.
• EDID menedzsment: Fejlett EDID-kezelés az optimális kijelzőkompatibilitás érdekében.
• 1080P felbontás leskálázása: Automatikusan lekonvertálja a 4K jeleket 1080p-re a kompatibilis kijelzőkhöz.
• Kábeles tápellátás (POC): 12 V-os POC minden CAT porton, így a főegységhez csak egy hálózati adapter szükséges.
• Hangátvitel: Akár 7.1 csatornás HD audiót is támogat (LPCM, Dolby TrueHD és DTS-HD Master Audio).
• Tartós konstrukció: Masszív fémház a hőelvezetés és a védelem érdekében.

3. A csomag tartalma

Kérjük, ellenőrizze, hogy minden tétel megtalálható-e a csomagban:

• 1x OREI UHD48-EX230-K HDMI jeltovábbító mátrix (adó)
• 4x HDMI vevőegység
• 1x hálózati adapter (amerikai csatlakozódugó, adapter/átalakító mellékelve nemzetközi használatra)
• 4x IR vevőkábel
• 4x IR Blaster kábel
• 1x HDMI mátrix távirányító
• 1x RS-232 kábel
• 1x Felhasználói kézikönyv (ez a dokumentum)

Megjegyzés: A HDMI-kábelek nem tartozékok, azokat külön kell megvásárolni.

3.1. ábra: Az OREI UHD48-EX230-K csomag tartalmának vizuális ábrázolása.

4. Beállítási utasítások

Az OREI UHD48-EX230-K HDMI Extender Matrix beállításához kövesse az alábbi lépéseket:

1. Kábelek előkészítése: Győződjön meg róla, hogy kiváló minőségű CAT5e/6/7 kábelekkel rendelkezik a HDMI jel meghosszabbításához. Az optimális teljesítmény érdekében árnyékolt CAT6 kábel ajánlott.
2. HDMI-források csatlakoztatása: Csatlakoztassa HDMI forráseszközeit (pl. Blu-Ray lejátszó, játékkonzol, streaming box, laptop) az OREI Matrix HDMI bemeneti portjaihoz (INPUT 1-4) HDMI kábelek segítségével.
3. Helyi kijelzők csatlakoztatása (opcionális): Ha bármelyik HDMI forrást helyben szeretné monitorozni, csatlakoztasson egy kijelzőt az OREI Matrix megfelelő HDMI Loop Out portjához (LOOP OUT 1-4).
4. Vevőegységek csatlakoztatása: Csatlakoztassa mind a négy HDMI vevőegységet az OREI Matrix RJ45 kimeneti portjaihoz (OUTPUT 1-4) CAT5e/6/7 kábelekkel.
5. Távoli kijelzők csatlakoztatása: Csatlakoztassa a távoli kijelzőket (TV-ket, projektorok) az egyes vevőegységek HDMI kimeneti portjaihoz HDMI-kábelek segítségével.
6. IR kapcsolatok:
   • Forráseszközök távoli kijelzőkről történő vezérléséhez: Csatlakoztasson egy IR Blaster kábelt a Matrix IR OUT portjához, és helyezze a blaster fejét a forráseszköz IR érzékelőjének közelébe. Csatlakoztasson egy IR vevőkábelt a vevőegység IR IN portjához, és helyezze a vevőfejet úgy, hogy fogadni tudja a távirányító jeleit.
   • Távoli kijelzők Matrix helyszínről történő vezérléséhez: Csatlakoztasson egy IR Blaster kábelt a vevőegység IR OUT portjához, és helyezze a blaster fejét a távoli kijelző IR érzékelőjének közelébe. Csatlakoztasson egy IR vevőkábelt a Matrix IR IN portjához, és helyezze a vevőfejet úgy, hogy jeleket tudjon venni a távirányítóról.
7. Csatlakoztassa az áramot: Csatlakoztassa a mellékelt hálózati adaptert az OREI Matrix DC 12V portjához. Csak a fő Matrix egység igényel tápellátást, mivel a vevőegységek Power over Cable (POC) tápellátást kapnak.
8. Bekapcsolás: Kapcsolja be az összes csatlakoztatott eszközt (forrásokat, kijelzőket és az OREI Matrixot).

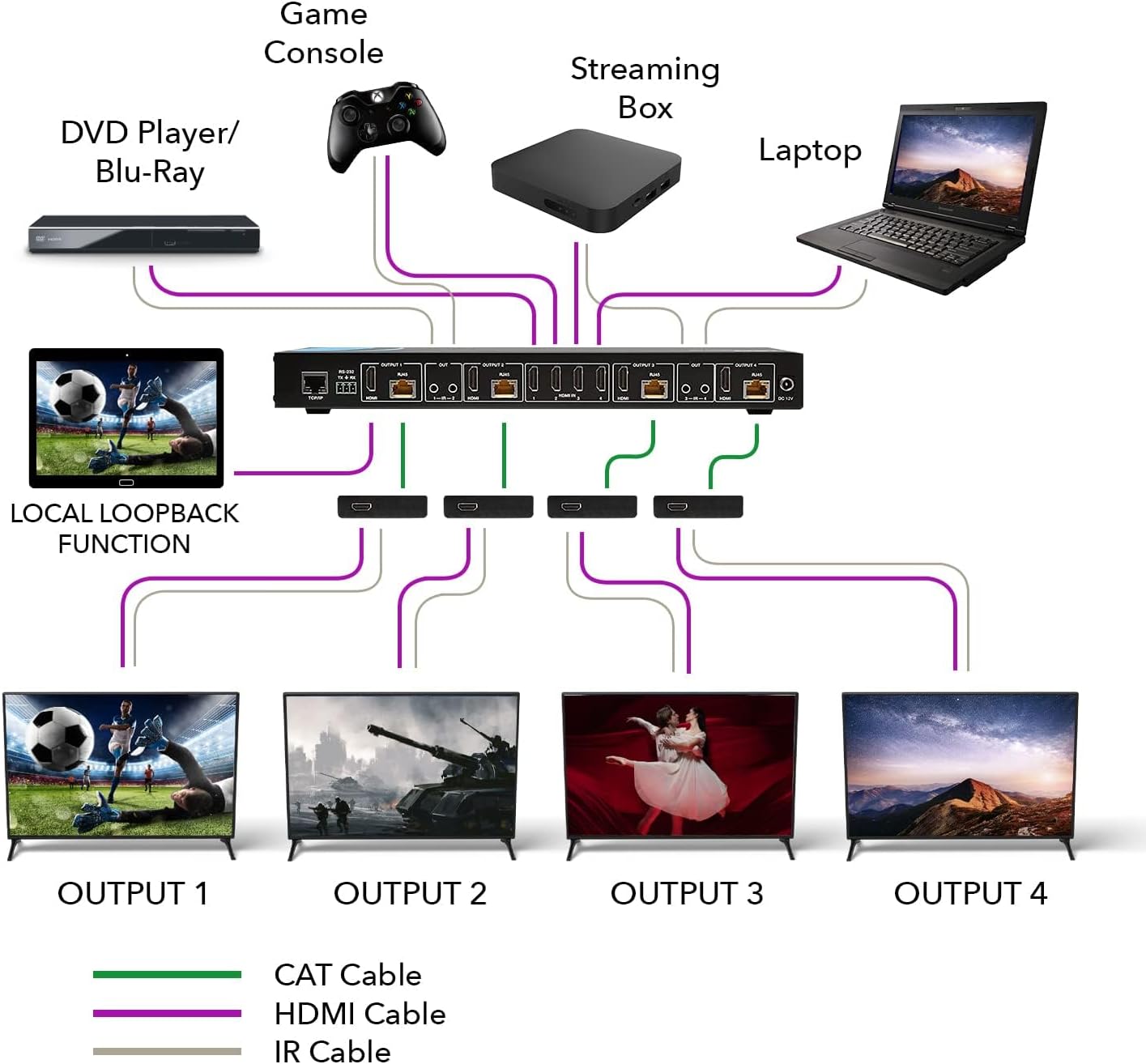

4.1. ábra: Az OREI UHD48-EX230-K rendszer tipikus csatlakoztatási rajza.

4.2. ábra: A HDMI jelhosszabbítási képességének illusztrációja akár 70 méterre (230 láb) CAT-kábel használatával.

5. Használati útmutató

Az OREI UHD48-EX230-K rugalmas vezérlési lehetőségeket kínál a HDMI források és kijelzők kezeléséhez.

5.1. Előlapi kezelőszervek

A Matrix egység előlapján gombok találhatók a bemenetek és kimenetek kiválasztásához. Ezekkel a gombokkal a négy HDMI bemeneti forrás bármelyikét a négy bővített kimenet vagy helyi hurokkimenet bármelyikére irányíthatja.

5.2. Távirányító

A bemenetek és kimenetek közötti váltáshoz használja a mellékelt infravörös távirányítót. Irányítsa a távirányítót a Matrix egység előlapján található infravörös vevőablakra.

5.3. IR áteresztés

A kétirányú infravörös jelátvitel lehetővé teszi a forráseszközök vezérlését a távoli kijelzőkről, vagy a távoli kijelzők vezérlését a Matrix helyszínéről. Győződjön meg arról, hogy az infravörös jeladó és a vevőkábelek megfelelően vannak csatlakoztatva és elhelyezve a beállítási részben leírtak szerint.

5.4. RS-232 vezérlés

A fejlett vezérléshez és az automatizálási rendszerekkel való integrációhoz csatlakoztasson egy számítógépet vagy vezérlőrendszert a Matrix RS-232 portjához a mellékelt RS-232 kábellel. A konkrét parancsokért lásd a teljes termékkézikönyvben (ha van ilyen) található részletes RS-232 parancskészletet.

5.5. EDID menedzsment

A Matrix fejlett EDID-kezeléssel rendelkezik. Ez a funkció segít biztosítani a forráseszközök és a kijelzők közötti kompatibilitást az optimális video- és hangformátumok közvetítésével. Kijelzőproblémák esetén a konkrét EDID-beállításokkal és módokkal kapcsolatban tekintse meg a teljes termékkézikönyvet.

5.6. 1080P felbontáscsökkentés

A készülék támogatja az automatikus 4K-ról 1080p-re konvertálást. Ha a csatlakoztatott kijelző csak az 1080p felbontást támogatja, a Matrix automatikusan 1080p-re konvertálja a 4K jelet, így biztosítva a kompatibilitást manuális beavatkozás nélkül.

6. Karbantartás

Az OREI UHD48-EX230-K HDMI Extender Matrix hosszú élettartamának és optimális teljesítményének biztosítása érdekében kövesse az alábbi karbantartási irányelveket:

• Tisztítás: A készülék tisztításához puha, száraz ruhát használjon. Kerülje a folyékony vagy aeroszolos tisztítószerek használatát, mivel ezek károsíthatják a burkolatot vagy a belső alkatrészeket.
• Szellőzés: A túlmelegedés elkerülése érdekében győződjön meg arról, hogy a készülék jól szellőző helyen van. Ne takarja el a szellőzőnyílásokat.
• Hatalom: Húzza ki a hálózati adaptert a fali aljzatból, ha a készüléket hosszabb ideig nem használja.
• Kábelkezelés: A jel romlásának vagy károsodásának elkerülése érdekében tartsa a kábeleket rendezetten, törésektől és túlzott hajlítástól mentesen.
• Környezet: Kerülje a készülék kitételét szélsőséges hőmérsékletnek, páratartalomnak vagy közvetlen napfénynek.

7. Hibaelhárítás

Ha problémákat tapasztal az OREI UHD48-EX230-K készülékkel, tekintse meg az alábbi gyakori hibaelhárítási lépéseket:

• Nincs kép/jel:
  • Ellenőrizze, hogy az összes HDMI- és CAT-kábel megfelelően van-e csatlakoztatva.
  • Győződjön meg arról, hogy a Matrix egység be van kapcsolva, és a jelzőfényei világítanak.
  • Ellenőrizze, hogy a megfelelő bemeneti forrás van-e kiválasztva a Matrixon, és a megfelelő HDMI bemenet van-e kiválasztva a kijelzőn.
  • Rövidebb, tanúsított HDMI-kábelekkel tesztelje, amelyeket közvetlenül a forráshoz és a kijelzőhöz csatlakoztat, hogy kizárja a kábelproblémákat.
  • Próbáljon ki egy másik CAT-kábelt, lehetőleg egy árnyékolt CAT6/7-es kábelt, mivel a kábel minősége jelentősen befolyásolja a teljesítményt távolság függvényében.
  • Kapcsolja ki, majd ki az összes eszközt (forrás, Matrix, vevők, kijelző).
• Villogó vagy szakaszos kép:
  • Ez gyakran kábelminőségi problémára vagy jelromlásra utal. Cserélje ki a CAT-kábeleket jobb minőségű, árnyékolt CAT6/7-es kábelekre.
  • Győződjön meg arról, hogy a kábel teljes hossza nem haladja meg a maximálisan ajánlott távolságot (230 láb).
  • Ellenőrizze, hogy nincs-e erős elektromágneses interferencia a CAT-kábelek közelében.
• Nincs hang:
  • Ellenőrizze a hangbeállításokat a forráseszközön és a kijelzőn.
  • Győződjön meg arról, hogy a HDMI-kábelek támogatják a hangátvitelt.
  • Ellenőrizze az EDID beállításokat a Matrixon, ha konfigurálhatók.
• Az infravörös vezérlés nem működik:
  • Győződjön meg arról, hogy az infravörös jeladó és a vevőfejek megfelelően vannak elhelyezve, és hogy közvetlenül rálátnak a vezérelt eszközök infravörös érzékelőire.
  • Ellenőrizze, hogy az infravörös kábelek megfelelően vannak-e csatlakoztatva a megfelelő portokhoz (IR IN/OUT).
• A 4K jel nem jelenik meg 4K TV-n:
  • Győződjön meg arról, hogy a HDMI-forrás 4K jelet ad ki.
  • Ellenőrizze, hogy a kijelző támogatja-e a 4K@60Hz felbontást, és hogy a HDMI-bemenete továbbfejlesztett formátumra van-e konfigurálva (pl. HDMI 2.0, UHD Deep Color).
  • Használjon nagy sebességű HDMI-kábeleket, amelyek támogatják a 4K@60Hz felbontást.

Ha ezek a lépések nem oldják meg a problémát, kérjük, további segítségért forduljon az OREI ügyfélszolgálatához.

8. Műszaki adatok

8.1. ábra: Az OREI UHD48-EX230-K Matrix egység méretei és súlya.

9. Garancia és támogatás

Az OREI a következő támogatást és garanciát nyújtja az UHD48-EX230-K HDMI Extender Matrixhoz:

• Gyártói garancia: A termékhez 12 hónapos gyártói garancia tartozik.
• Technikai támogatás: Az OREI élettartamra szóló műszaki támogatása elérhető.
• Érintkezés: Támogatási kérdésekkel kapcsolatban kérjük, tekintse meg a termék csomagolásán vagy a hivatalos OREI-n található elérhetőségeket. webtelek.
