Újraindítja a többfunkciós 6 az 1-ben MIG hegesztőgépet 250Amp (MIG2500) Felhasználói kézikönyv

1. Bevezetés

This manual provides essential information for the safe and effective operation, setup, and maintenance of your Reboot Multi-process 6-in-1 MIG Welder 250Amp (MIG2500). Please read this manual thoroughly before using the welding machine to ensure proper functionality and to prevent injury or damage.

The Reboot MIG2500 is a versatile welding machine designed for various welding processes, including Gas MIG (GMAW), Gasless Flux Core MIG (FCAW), Stick (MMA), Lift TIG, Spot Welding, and optional Spool Gun welding for aluminum.

2. Biztonsági információk

FIGYELMEZTETÉS: A hegesztés veszélyes lehet. Mindig tartsa be a biztonsági óvintézkedéseket a súlyos sérülések vagy halálesetek elkerülése érdekében.

Az áramütés halálos lehet: Do not touch live electrical parts. Wear dry welding gloves and protective clothing. Ensure the welding machine is properly grounded.
A gőzök és gázok veszélyesek lehetnek: Keep your head out of the fumes. Use enough ventilation or exhaust at the arc to keep fumes and gases away from the breathing zone.
Az ívsugarak égési sérüléseket okozhatnak a szem és a bőr számára: Wear a welding helmet with a proper shade of filter to protect your face and eyes. Wear appropriate protective clothing to protect your skin.
Tűz- és robbanásveszély: Remove all flammable materials from the welding area. Have a fire extinguisher nearby.
A forró alkatrészek súlyos égési sérüléseket okozhatnak: Allow equipment to cool before touching. Wear heavy, insulated welding gloves.
Mágneses mezők: Pacemaker wearers should consult their doctor before operating.
Always ensure the machine is turned off and unplugged before performing any maintenance or adjustments.

3. Termék végeview

Főbb jellemzők

6-in-1 Multi-Process Welding: Supports Gas MIG (GMAW), Gasless Flux Core MIG (FCAW), Stick (MMA), Lift TIG, Spot Welding, and optional Spool Gun for aluminum.
Synergic & Manual MIG Control: Digital control with automatic recommended current and wire feed speed settings, adjustable to user habits.
Nagy LED kijelző: Provides clear and accurate data display for easy reading.
Speciális funkciók: Includes inductance adjustment, fast/slow wire feed adjustment, pre-flow/post-flow, and 2T/4T welding modes.
Aluminum Welding Capability: Can weld aluminum using a Teflon liner in the MIG gun or an optional spool gun.

Reboot MIG2500 Multi-process Welder with included accessories — Figure 3.1: Reboot MIG2500 Multi-process Welder and included accessories.

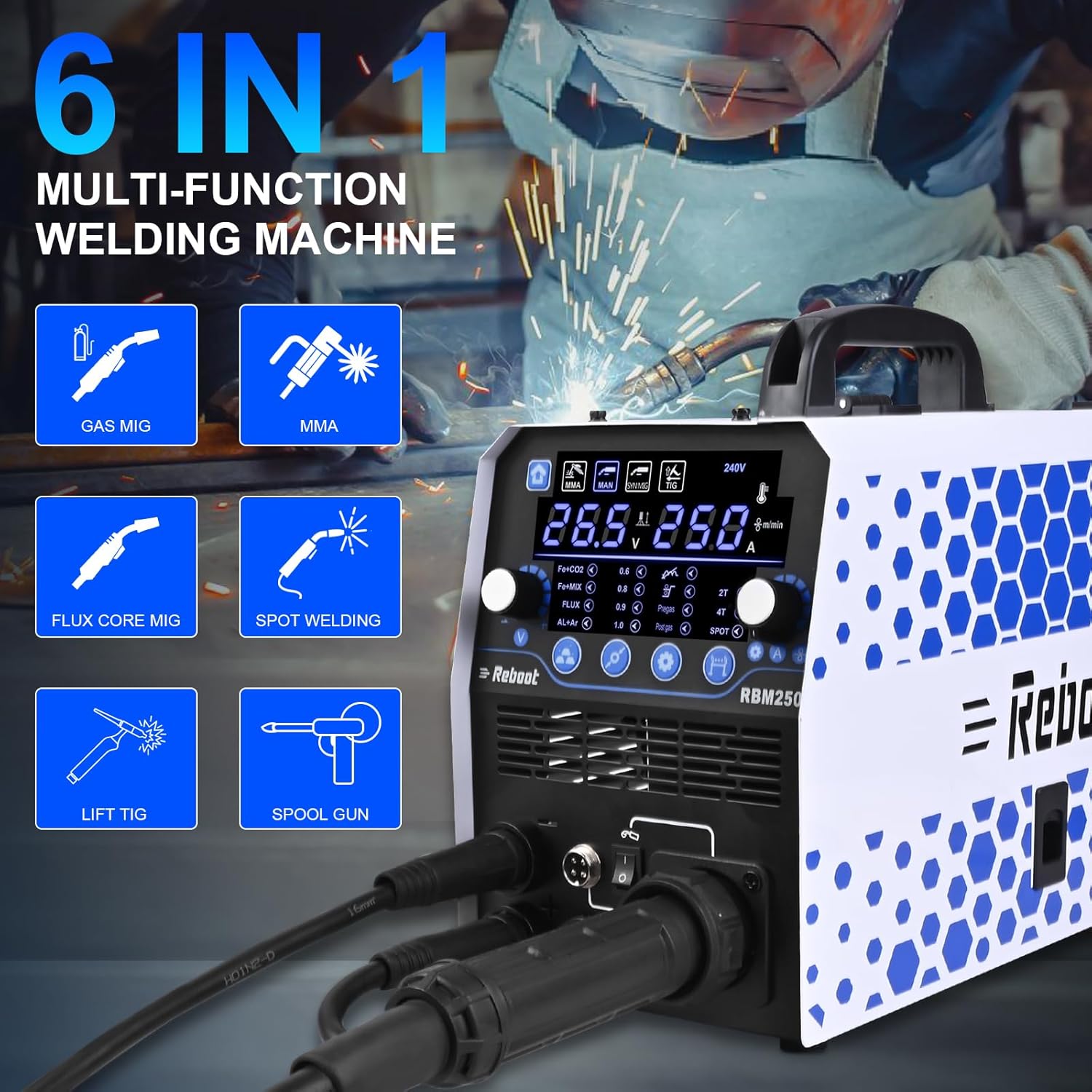

Diagram illustrating the 6-in-1 welding functions of the Reboot MIG2500 — 3.2. Ábra: Végeview of the 6-in-1 welding functions: Gas MIG, MMA, Flux Core MIG, Spot Welding, Lift TIG, and Spool Gun.

Image showing the Reboot MIG2500 welder in use and various suitable welding materials — Figure 3.3: The MIG2500 welder is suitable for welding carbon steel, stainless steel, iron, and various alloys.

4. Beállítás

4.1 Tápfeszültség csatlakozás

Connect the welding machine to a 230V power supply. Ensure the power outlet is properly grounded and can handle the machine's maximum current draw (250Amp).

4.2 Vezeték szerelés

The MIG2500 supports 1KG/5KG welding wire spools. Follow these steps to install the wire:

Nyissa ki a huzaltekercs rekeszt.
Place the welding wire spool onto the spindle.
Thread the wire through the wire pressing wheel and into the automatic wire feed mechanism.
Ensure the wire feeding wheel is correctly tensioned for the wire diameter.

Diagram showing the wire feed structure with welding wire, pressing wheel, automatic feed, and feeding wheel — Figure 4.1: Wire Feed Structure. 1. Welding Wire, 2. Wire Pressing Wheel, 3. Automatic Wire Feed, 4. Wire Feeding Wheel.

4.3 Gázcsatlakozás (gáz MIG-hez)

For Gas MIG welding, connect your shielding gas cylinder (e.g., Argon, CO2, or Argon/CO2 mix) to the gas inlet on the rear of the machine using a regulator and gas hose. Ensure all connections are secure and leak-free.

4.4 Aluminum Welding Setup

The MIG2500 offers two methods for welding aluminum:

Teflon Liner: Install the included Teflon liner into your MIG 15AK torch. This helps prevent soft aluminum wire from kinking.
Spool Gun (Optional): For optimal aluminum welding, a spool gun (not included) can be connected to the machine. This provides a direct, short path for the aluminum wire, reducing feeding issues.

Diagram illustrating two ways to weld aluminum: using a Teflon liner or an optional spool gun — Figure 4.2: Two methods for aluminum welding: Teflon liner (included) or optional spool gun.

4.5 Adapter Wire Compatibility

The machine is compatible with various wire types and sizes:

Solid Wire: .023" / .030" / .035"
Flux Core Wire: .030" / .035" / .040"
Aluminum Wire: .040"
Copper Wire: .040"

Diagram showing different types of welding wire spools: solid, flux core, aluminum, and copper wire — Figure 4.3: Compatible welding wire types and sizes.

5. Használati útmutató

5.1 Vezérlőpult végeview

The MIG2500 features a large LED display and intuitive controls for selecting welding modes and adjusting parameters.

Detailed diagram of the control panel buttons and display on the Reboot MIG2500 welder — Figure 5.1: Control Panel Introduction. Key areas include: A. Large LED digital screen display, B. Weld mode selection button, C. Current and wire feed speed adjust knob, D. Voltage adjust knob, E. Material and gas selection button, F. Welding wire diameter selection button, G. Function selection in MIG mode (G1. Inductance adjustment, G2. Slow wire feeding adjustment), H. 2T/4T/SPOT weld.

5.2 Hegesztési módok

Select the desired welding mode using the control panel. Each mode has specific settings and applications.

Diagram showing various welding modes and their typical setups for the Reboot MIG2500 — Figure 5.2: A variety of welding modes available: Stick/MMA, MIG Flux Cored (FCAW), MIG Gas (GMAW), Lift TIG, Spot Welding, and Spool Gun Welding.

MIG (Gas/Gasless Flux Core):
Select MIG mode. Choose between Synergic (automatic parameter matching based on wire diameter and material/gas) or Manual mode. Adjust current/wire feed speed and voltage as needed. Use 2T for standard trigger operation or 4T for continuous welding without holding the trigger.
Stick / MMA:
Select MMA mode. Connect the electrode holder and ground clamp. Adjust the current according to the electrode type and size.
A TIG emelése:
Select TIG mode. Connect the TIG torch and ground clamp. Ensure a shielding gas (e.g., Argon) is connected. Initiate the arc by gently touching the tungsten electrode to the workpiece and lifting it slightly.
Ponthegesztés:
Select SPOT mode. This function is suitable for welding automobile body and carriage repairs.
Spool Gun (Optional):
If using an optional spool gun for aluminum welding, select the appropriate MIG mode and ensure the spool gun is connected. It is recommended to use Manual MIG mode with a spool gun.

Image showing a person performing Lift TIG welding with the Reboot MIG2500 — 5.3. ábra: Plample of Lift TIG welding in progress.

Image showing a welder performing powerful Gas MIG or Flux Core MIG welding — Figure 5.4: Demonstrating powerful Gas MIG or Flux Core MIG welding capabilities.

6. Karbantartás

A rendszeres karbantartás biztosítja hegesztőgépe hosszú élettartamát és optimális teljesítményét.

Tisztítás: Periodically clean the machine's exterior with a dry cloth. Use compressed air to clear dust from internal components, ensuring the machine is unplugged first.
Huzaladagoló mechanizmus: Inspect the wire feed rollers and liner for wear or debris. Clean or replace as necessary to ensure smooth wire feeding.
Fogyóeszközök: Regularly check and replace MIG nozzles, contact tips, TIG collets, and electrodes as they wear out.
Kábelek és csatlakozások: Inspect all welding cables, power cords, and gas hoses for damage. Replace any damaged components immediately.
Szellőzés: A túlmelegedés elkerülése érdekében győződjön meg arról, hogy a hűtőventilátor és a szellőzőnyílások nincsenek eltakarva.

7. Hibaelhárítás

Ez a szakasz a működés során felmerülő gyakori problémákkal foglalkozik.

Probléma	Lehetséges ok	Megoldás
No arc / Poor arc starting	Improper grounding, incorrect settings, worn consumables, power issue.	Ellenőrizze a földeléstamp connection. Verify welding parameters. Replace contact tip/electrode. Ensure power supply is stable.
Wire feeding issues (kinking, irregular feed)	Incorrect tension on wire feed rollers, clogged liner, wrong size contact tip, damaged wire.	Adjust wire feed tension. Clean or replace liner. Use correct contact tip for wire size. Inspect wire for damage.
Overheating / Machine shuts down	Exceeding duty cycle, blocked ventilation, internal fault.	Allow machine to cool down. Ensure ventilation openings are clear. If persistent, contact support.
Porosity in weld	Insufficient shielding gas, contaminated workpiece, incorrect gas flow, draft in welding area.	Check gas cylinder level and connections. Clean workpiece thoroughly. Adjust gas flow rate. Shield welding area from drafts.

8. Műszaki adatok

Funkció	Részlet
Modell	MIG2500 (RBM2500 TIG)
Input Voltage	230V
Max Ampkorszak	250 Amp
Hegesztési eljárások	Gas MIG (GMAW), Gasless Flux Core MIG (FCAW), Stick (MMA), Lift TIG, Spot Welding, Spool Gun (optional)
Vezeték kompatibilitás	Solid Wire: .023"/.030"/.035"; Flux Core Wire: .030"/.035"/.040"; Aluminum Wire: .040"; Copper Wire: .040"
Huzal orsó mérete	1 kg / 5 kg
Méretek (H x Sz x Ma)	43 x 18.5 x 30 cm (16.9 x 7.3 x 11.8 hüvelyk)
Súly	13 kg (28.7 font)
Teljesítmény típusa	Elektromos vezetékkel

Image showing the dimensions of the Reboot MIG2500 welder and included accessories, highlighting a 1-year warranty — Figure 8.1: Product dimensions and included accessories, also indicating a 1-year warranty.

9. Garancia és támogatás

9.1 Garancia

The Reboot MIG2500 welding machine comes with a 1 év garancia a vásárlás dátumától számítva. Ez a garancia a gyártási hibákra vonatkozik, és biztosítja a megbízható működést rendeltetésszerű használat mellett. Kérjük, őrizze meg a vásárlást igazoló bizonylatot a garanciális igények benyújtása érdekében.

9.2 Ügyfélszolgálat

For any questions, technical assistance, or support regarding your Reboot welding machine, please contact Reboot customer service. Timely support is available to assist with setup, operation, troubleshooting, and parts inquiries.

Refer to the contact information provided with your product packaging or visit the official Reboot webwebhely a támogatás részleteiért.
