1. Termék végeview
The HBM Powerfile 260 Watt Electric Belt Sander is a versatile tool designed for precise sanding, deburring, and polishing tasks. Its narrow 13 x 457 mm abrasive belt, adjustable arm, and variable speed control make it ideal for working on various materials in confined or hard-to-reach areas. This manual provides essential information for safe and efficient operation.
2. Biztonsági utasítások
A szerszám használata előtt mindig olvassa el és értse meg az összes biztonsági figyelmeztetést és utasítást.
- Viseljen szemvédőt: Mindig viseljen megfelelő szemvédelmet (védőszemüveget vagy védőmaszkot) a repülő törmelékek elleni védelem érdekében.
- Tiszta munkaterület fenntartása: Cluttered or dark areas invite accidents. Keep your work area well-lit and tidy.
- Biztonságos munkadarab: Mindig clamp vagy más módon rögzítse a munkadarabot, hogy megakadályozza az elmozdulást működés közben.
- Áramtalanítás: Húzza ki a tápkábelt a konnektorból, mielőtt bármilyen beállítást végezne, tartozékot cserélne, vagy a szerszámot tárolná.
- Kerülje a véletlen beindítást: A szerszám csatlakoztatása előtt győződjön meg arról, hogy a kapcsoló kikapcsolt állásban van.
- Use Correct Abrasive Belts: Only use abrasive belts of the correct size (13 x 457 mm) and type for the material being sanded.
- Do Not Force the Tool: Allow the tool to work at its own pace. Forcing it can lead to injury or damage to the tool.
- Gondosan karbantartsa a szerszámot: Tartsa a vágószerszámokat élesen és tisztán. Kövesse a tartozékok kenésére és cseréjére vonatkozó utasításokat.
- A szerszámok megfelelő tárolása: Használaton kívül a szerszámokat száraz, magas vagy elzárt helyen, gyermekek elől elzárva tárolja.
- Porelszívás: Always use the provided dust extraction adapter to minimize dust exposure, especially when sanding wood or other materials that produce fine particles.
3. Alkatrészek

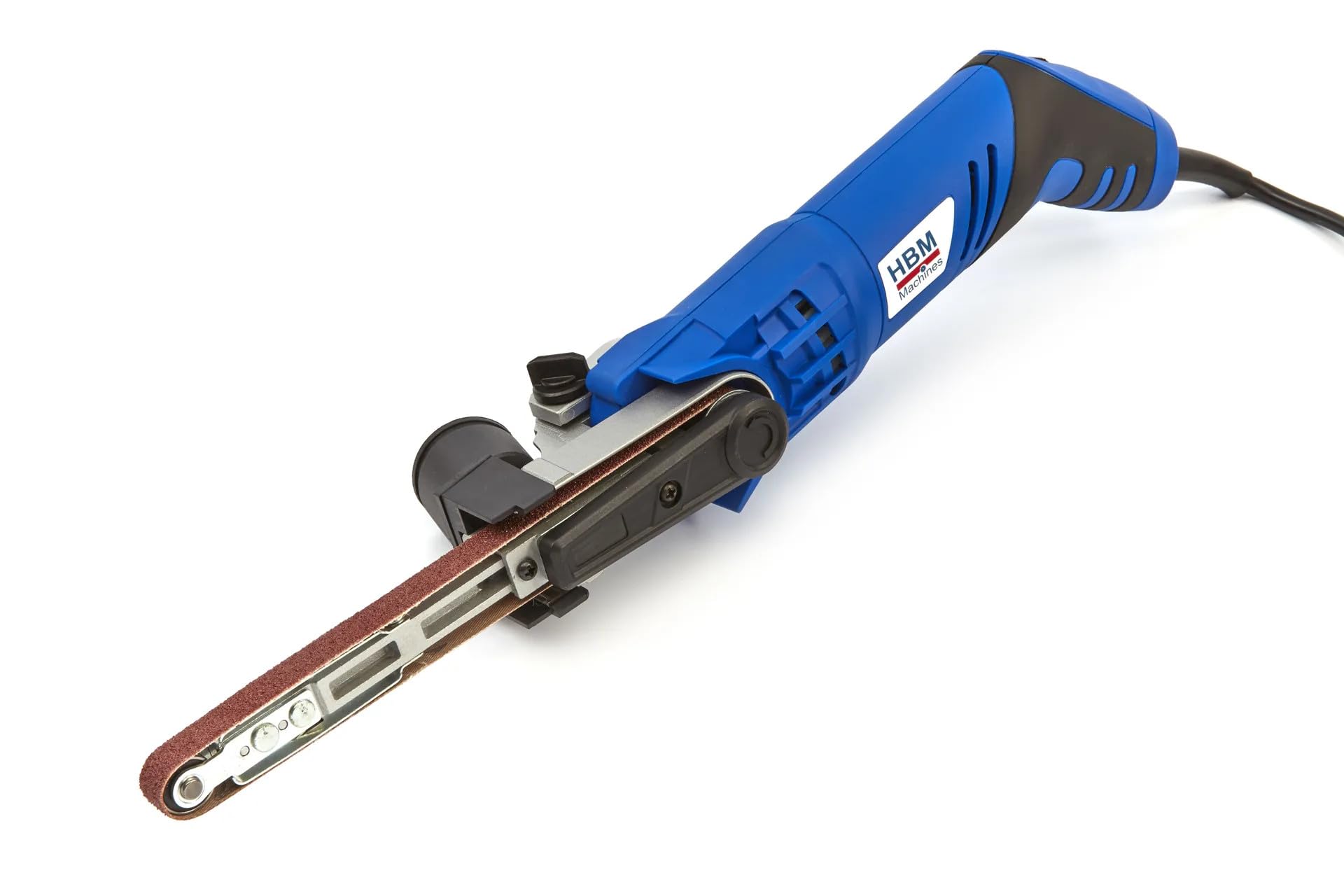

Image showing the HBM Powerfile 260 Watt Electric Belt Sander. Key components visible include the main body, the narrow sanding arm with abrasive belt, the dust extraction adapter, and the variable speed control dial.
- Abrasive Belt: The consumable sanding material.
- Sanding Arm: The narrow arm that holds and guides the abrasive belt.
- Adjustable Arm Lock: Mechanism to change and secure the angle of the sanding arm.
- Sebességszabályozó tárcsa: Allows adjustment of the belt speed for different applications and materials.
- BE/KI kapcsoló: Aktiválja és deaktiválja az eszközt.
- Porszívó csatlakozó: Connection point for the dust extraction adapter.
- Tápkábel: Csatlakoztatja a szerszámot az elektromos hálózathoz.
4. Beállítás
4.1 Kicsomagolás
Carefully remove the tool and all accessories from the packaging. Inspect for any damage that may have occurred during transit. Retain the packaging for future storage or transport.
4.2 Attaching Dust Extraction Adapter
- Locate the dust extraction port on the tool.
- Firmly push the provided dust extraction adapter onto the port until it is securely seated.
- Connect a suitable vacuum cleaner hose to the adapter for effective dust collection.
4.3 Installing/Changing Abrasive Belt
- Győződjön meg arról, hogy a szerszám ki van húzva az áramforrásból.
- Locate the quick-tensioning system for the abrasive belt. This typically involves a lever or button that releases tension.
- Press or pull the tension release mechanism to loosen the belt.
- Remove the old abrasive belt (if applicable).
- Slide the new 13 x 457 mm abrasive belt onto the rollers, ensuring the directional arrow on the belt (if present) matches the rotation direction indicated on the tool.
- Release the tensioning mechanism to secure the new belt. Ensure the belt is centered on the rollers.
4.4 Adjusting Sanding Arm Angle
- Húzza ki a szerszámot.
- Loosen the adjustable arm lock (usually a knob or lever near the base of the sanding arm).
- Adjust the sanding arm to the desired angle for your application.
- Tighten the adjustable arm lock firmly to secure the arm in position.
5. Használati útmutató
5.1 Tápfeszültség csatlakozás
Connect the power cord to a suitable 230 Volt AC power outlet. Ensure the power outlet is properly grounded.
5.2 Sebesség kiválasztása
Use the speed control dial to select the appropriate belt speed for your material and task. Lower speeds are generally suitable for fine finishing or heat-sensitive materials, while higher speeds are for rapid material removal.
5.3 Indítás és leállítás
- Kezdeni: Push the ON/OFF switch to the 'ON' position.
- Megállni: Push the ON/OFF switch to the 'OFF' position.
5.4 Csiszolási technika
- Két kézzel fogja meg erősen a szerszámot.
- Apply the moving abrasive belt gently to the workpiece. Avoid excessive pressure, as this can reduce efficiency and damage the belt or workpiece.
- Move the sander smoothly and evenly across the surface. For best results, sand with the grain of the material.
- For intricate areas, utilize the narrow sanding arm and adjustable angle to reach tight spots.
- Regularly check the abrasive belt for wear and replace it when necessary.
6. Karbantartás
Always ensure the tool is unplugged before performing any maintenance or cleaning.
- Tisztítás: Regularly clean the tool's housing with a soft, damp cloth. Do not use harsh chemicals or solvents. Keep ventilation openings clear of dust and debris.
- Szíj ellenőrzése és cseréje: Inspect the abrasive belt before each use for wear, tears, or clogging. Replace worn belts promptly to ensure optimal performance and safety. Refer to Section 4.3 for belt replacement instructions.
- Carbon Brush Inspection: Periodically check the carbon brushes for wear. If they are worn down to their limit, have them replaced by a qualified service technician.
- Tárolás: Store the tool in a dry, secure location, away from moisture and extreme temperatures, and out of reach of children.
7. Hibaelhárítás
| Probléma | Lehetséges ok | Megoldás |
|---|---|---|
| Az eszköz nem indul el | Nincs tápegység; Hibás kapcsoló; Kopott szénkefék | Check power connection; Test outlet; Contact service for switch/brush replacement. |
| Gyenge csiszolási teljesítmény | Worn or clogged abrasive belt; Incorrect belt grit; Insufficient pressure | Replace abrasive belt; Use appropriate grit for task; Apply gentle, consistent pressure. |
| Belt slips or runs off track | Belt not tensioned correctly; Belt misaligned; Worn rollers | Re-tension belt; Adjust belt tracking (if applicable); Inspect rollers for wear. |
| Túlzott vibráció vagy zaj | Damaged belt; Loose components; Internal fault | Replace belt; Check for loose screws; Discontinue use and contact service. |
| Túlmelegedés | Blocked ventilation; Overloading tool; Prolonged use | Clear ventilation slots; Reduce load; Allow tool to cool down. |
8. Műszaki adatok
- Modell: 1260
- Márka: HBM
- Hatalom: 260 watt
- Voltage: 230 Volt
- Áramforrás: Elektromos kábel
- Övméret: 13 x 457 mm
- Maximális forgási sebesség: 550 ford./perc
- Grain Description (Supplied Belt): Közepes
- Termék méretei (H x Sz x Ma): 48 x 7.5 x 6 cm
- Súly: 1 kg
9. Garancia és támogatás
For warranty information and technical support, please contact your retailer or the manufacturer directly. Keep your purchase receipt as proof of purchase. Information regarding spare parts availability is currently unavailable; please consult your retailer for assistance.
