Technoline WS 6810 meteorológiai állomás felhasználói kézikönyv

1. Termék végeview

A Technoline WS 6810 borostyánszínű meteorológiai állomás egy kifinomult eszköz, amely pontos beltéri és kültéri hőmérséklet-leolvasást, pontos időmérést DCF-77 rádióvezérléssel, valamint kényelmes riasztási funkciókat biztosít. Modern kialakítása meleg borostyánszínű LED kijelzővel és fekete, magasfényű felülettel zökkenőmentesen integrálható bármilyen modern otthoni környezetbe. Ez a kézikönyv részletes utasításokat tartalmaz a meteorológiai állomás beállításához, üzemeltetéséhez és karbantartásához.

Technoline WS 6810 időjárás állomás elöl view borostyánsárga LED kijelzővel, amely mutatja az időt és a hőmérsékletet

1.1. ábra: Elöl view A Technoline WS 6810 meteorológiai állomás kijelzője beltéri és kültéri hőmérsékletet, aktuális időt és riasztási jelzéseket jelenít meg.

2. A csomag tartalma

Kérjük, figyelmesen ellenőrizze a csomag tartalmát. Ha bármilyen tétel hiányzik vagy sérült, azonnal vegye fel a kapcsolatot a kereskedővel.

1 x Technoline WS 6810 hőmérséklet-állomás (fő egység)
1 db TX96 (TW004) kültéri érzékelő
1 db tápegység (220V)
1 x Felhasználói kézikönyv (ez a dokumentum)

Jegyzet: 3 db AAA Micro LR03 elem a főegység szünetmentes tápellátásához és 2 db AAA Micro LR03 elem a kültéri érzékelőhöz. nem tartalmazza és külön kell megvásárolni.

Technoline WS 6810 meteorológiai állomás főegység és TX96 kültéri érzékelő

2.1. ábra: A Technoline WS 6810 főegység a TX96 kültéri érzékelő mellett.

3. Főbb jellemzők

DCF-77 rádióvezérelt óra: Automatikus időszinkronizálás a pontos időmérés érdekében. Manuális beállítási lehetőséggel és időzóna-beállítással (± 1 óra).
Beltéri és kültéri hőmérséklet kijelző: Figyelemmel kíséri és kijelzi az aktuális hőmérsékletet beltéri és kültéri környezetben egyaránt.
Min / Max hőmérséklet memória: Rögzíti és kijelzi a mért legmagasabb és legalacsonyabb hőmérsékleteket.
Kettős ébresztőórák: Két független riasztás (ALM1, ALM2) állítható beállításokkal.
Szundi funkció: Ideiglenes, jellemzően 5 perces szüneteltetést biztosít a riasztásoknál.
Állítható kijelző fényerő: Két fényerőszint az optimális láthatóságért különböző fényviszonyok között.
Asztali állvány: Integrált állvány a kényelmes asztali elhelyezéshez.
LED kijelző: Tiszta, meleg borostyánsárga LED számjegyek a könnyű leolvashatóság érdekében.

4. Beállítási útmutató

4.1. A főegység tápellátása

Csatlakoztassa a mellékelt tápegységet a WS 6810 főegység hátulján található DC IN porthoz.
Csatlakoztassa a hálózati adaptert egy szabványos 220 V-os konnektorba. A kijelző világítani fog.
Tartalék áramellátáshoz kültéri használatratagHelyezzen be 3 db AAA Micro LR03 elemet (nem tartozék) a főegység hátulján található elemrekeszbe, ügyelve a polaritásra (+/-).

4.2. Elemek behelyezése a kültéri érzékelőbe (TX96)

Nyissa ki a TX96 kültéri érzékelő hátulján található elemtartó rekeszt.
Helyezzen be 2 db AAA Micro LR03 elemet (nem tartozék), ügyelve a helyes polaritásra.
Biztonságosan zárja le az elemtartó rekeszt.

4.3. Kezdeti szinkronizálás és az érzékelő elhelyezése

Helyezze a kültéri érzékelőt a főegység hatékony átviteli hatótávolságán belül (általában legfeljebb 30 méter szabadban). Kerülje a nagy fémtárgyak, elektromos készülékek vagy közvetlen napfény közelébe helyezését.
A főegység automatikusan megpróbálja venni a DCF-77 rádiójelet az idő szinkronizálásához, és csatlakozni a kültéri érzékelőhöz. Ez a folyamat eltarthat több percig is. A sikeres szinkronizálás után egy jel ikon jelenik meg a kijelzőn.
Ha a kültéri hőmérséklet néhány percen belül nem jelenik meg, nyomja meg a főegységen található "SENSOR" gombot a kültéri érzékelő keresésének manuális megkezdéséhez.

4.4. Időzóna beállítása (ha szükséges)

Ha olyan régióban tartózkodik, ahol a DCF-77 jel standard ideje eltér a helyi időtől (pl. közép-európai időn kívül), előfordulhat, hogy módosítania kell az időzónát.

Normál időkijelzési módban nyomja meg és tartsa lenyomva a „SET” gombot, amíg az időzóna eltolódása villogni nem kezd.
A „+” vagy „-” gombokkal állítsa be az időzóna eltolását ±1 órás lépésekben.
Nyomja meg ismét a „SET” gombot a megerősítéshez és a kilépéshez.

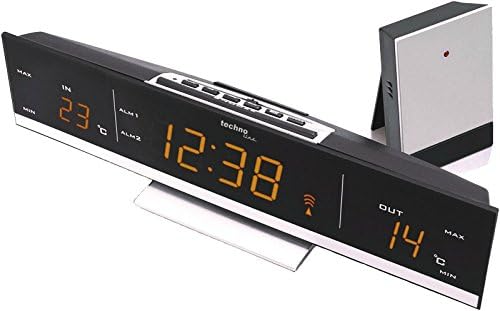

Oldal view A Technoline WS 6810 meteorológiai állomás tetején lévő vezérlőgombokkal

4.1. ábra: Felül view a WS 6810-ről, kiemelve a beállításhoz és kezeléshez szükséges vezérlőgombokat.

5. Használati útmutató

5.1. Információk megjelenítése

A nagyméretű LED kijelző a következő információkat jeleníti meg:

IN: Beltéri hőmérséklet.
KI: Kültéri hőmérséklet (a TX96 érzékelőből).
Idő: Aktuális idő (rádióvezérelt).
ALM1 / ALM2: Az 1. és 2. riasztás jelzői.
Jel ikon: A DCF-77 jel sikeres vételét jelzi.
MIN / MAX: Minimum és maximum hőmérsékleti adatok kijelzése.

5.2. Riasztások beállítása

A WS 6810 két független riasztóval rendelkezik (ALM1 és ALM2).

Az „ALARM” gomb ismételt megnyomásával válthat az ALM1, ALM2 és a normál időkijelzés között.
Amikor az ALM1 vagy ALM2 felirat jelenik meg, nyomja meg és tartsa lenyomva az „ALARM” gombot, amíg az ébresztési idő villogni nem kezd.
A „+” vagy „-” gombokkal állítsa be az órát, majd nyomja meg az „ALARM” gombot a megerősítéshez és a percre való ugráshoz.
A „+” vagy „-” gombokkal állítsa be a perceket, majd nyomja meg az „ALARM” gombot a megerősítéshez.
Egy riasztás aktiválásához/deaktiválásához válassza ki az ALM1 vagy ALM2 kijelzőt, majd nyomja meg a „+” gombot. Megjelenik/eltűnik egy riasztás ikon.

5.3. Szundi funkció

Amikor megszólal egy ébresztőóra, nyomja meg a „SZUNDI/VILÁGÍTÁS” gombot a szundi funkció aktiválásához. Az ébresztőóra ideiglenesen leáll, majd körülbelül 5 perc múlva újra megszólal.

5.4. A kijelző fényerejének beállítása

Nyomja meg a „SZUNDI/VILÁGÍTÁS” gombot (amikor nincs ébresztőhang) a LED kijelző két elérhető fényerőszintje közötti váltáshoz.

5.5. ViewMin/Max hőmérsékletek kijelzése

A "MIN/MAX" gomb megnyomásával válthat a pillanatnyi, maximális és minimális rögzített beltéri és kültéri hőmérsékletek között. A min/max értékek visszaállításához tartsa lenyomva a "MIN/MAX" gombot, miközben a min/max értékek láthatók a kijelzőn.

6. Karbantartás

Tisztítás: Törölje át a főegységet és a kültéri érzékelőt egy puha, száraz ruhával.amp szövet. Ne használjon súroló hatású tisztítószereket vagy oldószereket.
Elem csere: Cserélje ki az elemeket a kültéri érzékelőben és a főegységben (biztonsági mentésként), amikor az alacsony elemfeszültség jelzése megjelenik a kijelzőn, vagy ha a teljesítmény romlik. Mindig egyszerre cserélje ki a készlet összes elemét.
Érzékelő elhelyezése: A pontos mérések és a hosszú élettartam érdekében rendszeresen ellenőrizze a kültéri érzékelő elhelyezését, hogy védve legyen a közvetlen napfénytől és az erős csapadéktól.
Tárolás: Ha a készüléket hosszabb ideig tárolja, vegye ki az összes elemet a szivárgás elkerülése érdekében.

7. Hibaelhárítás

Probléma	Lehetséges ok	Megoldás
Nincs kijelző a főegységen.	A hálózati adapter nincs csatlakoztatva vagy hibás; az elemek (tartalék) lemerültek vagy rosszul vannak behelyezve.	Győződjön meg arról, hogy a hálózati adapter megfelelően van csatlakoztatva. Ellenőrizze és cserélje ki a tartalék elemeket, ügyelve a helyes polaritásra.
A kültéri hőmérséklet nem jelenik meg, vagy pontatlan.	A kültéri érzékelő elemei lemerültek; az érzékelő hatótávolságon kívül van; interferencia; az érzékelő nincs párosítva.	Cserélje ki a kültéri érzékelő elemeit. Helyezze az érzékelőt közelebb a főegységhez. Kerülje az elektronika közelségét. Nyomja meg a "SENSOR" gombot a főegységen a kapcsolat helyreállításához.
Az idő hibás, vagy nincs szinkronizálva.	Gyenge DCF-77 jel; interferencia; helytelen időzóna-beállítás.	Helyezze át a főegységet egy jobb vételű helyre (pl. ablak közelébe, elektronikai eszközöktől távol). Ellenőrizze az időzóna beállítását. A kézi időbeállítás lehetséges, ha a rádióvezérlés meghibásodik.
A riasztó nem szólal meg.	A riasztás nincs aktiválva; a riasztás hangereje túl alacsony (nem vonatkozik erre a modellre, de gyakori probléma).	Győződjön meg arról, hogy az ébresztő ikon (ALM1 vagy ALM2) megjelenik, jelezve az aktiválást. Állítsa be újra az ébresztési időt.

8. Műszaki előírások

Modell	WS 6810 borostyán
Főegység méretei (H x Sz x M)	28.5 x 7 x 5.5 cm (kb. 11.2 x 2.8 x 2.2 hüvelyk)
Fő egység súlya	500 g (kb. 1.1 font)
Kültéri érzékelő (TX96) méretei (H x Sz x M)	50 x 22 x 104 mm (kb. 2.0 x 0.9 x 4.1 hüvelyk)
Tápegység (főegység)	220 V-os hálózati adapter (tartozék)
Tartalék tápellátás (főegység)	3 db AAA Micro LR03 elem (nem tartozék)
Tápegység (kültéri érzékelő)	2 db AAA Micro LR03 elem (nem tartozék)
Kijelző típusa	LED (borostyánsárga)
Időszinkronizálás	DCF-77 rádióvezérelt
Hőmérséklet-tartomány (beltéri)	(Információ nincs megadva, a tipikus tartomány 0°C és 50°C között van)
Hőmérséklet-tartomány (kültéri)	(Információ nincs megadva, a tipikus tartomány -20°C és 60°C között van)

9. Garancia és támogatás

A Technoline termékeit magas minőségi szabványok szerint gyártják. Garanciális információkért, technikai támogatásért vagy szervizzel kapcsolatos kérdésekért kérjük, vegye fel a kapcsolatot a kereskedőjével, vagy látogassa meg a hivatalos Technoline weboldalt. webtelek.

Hivatalos termékoldal: http://www.technoline.eu/products/en/4029665068107

Kérjük, őrizze meg a vásárlást igazoló dokumentumot garanciális igényekhez.
